Quy trình lắp đặt máy cấp khí tươi treo tường theo quy chuẩn

Quy trình lắp máy cấp khí tươi treo tường theo quy chuẩn không chỉ gồm việc khoan tường, cố định thiết bị và cấp điện. Để hệ thống vận hành đúng lưu lượng, ít tiếng ồn, không thấm nước và bảo đảm an toàn, quá trình thi công cần tuân theo hồ sơ kỹ thuật của nhà sản xuất, đồng thời tham chiếu các tiêu chuẩn hiện hành về thông gió, đường ống, nghiệm thu, điện và an toàn cháy.

Tiêu chuẩn lắp máy cấp khí tươi treo tường

Hiện nay, tiêu chuẩn chính áp dụng cho thiết kế và lắp đặt hệ thống thông gió trong công trình dân dụng là TCVN 5687:2024. Tiêu chuẩn này đã thay thế TCVN 5687:2010 và áp dụng cho các công trình xây mới hoặc cải tạo.

Phần đường ống và nghiệm thu hệ thống có thể tham chiếu thêm TCVN 13581:2023.

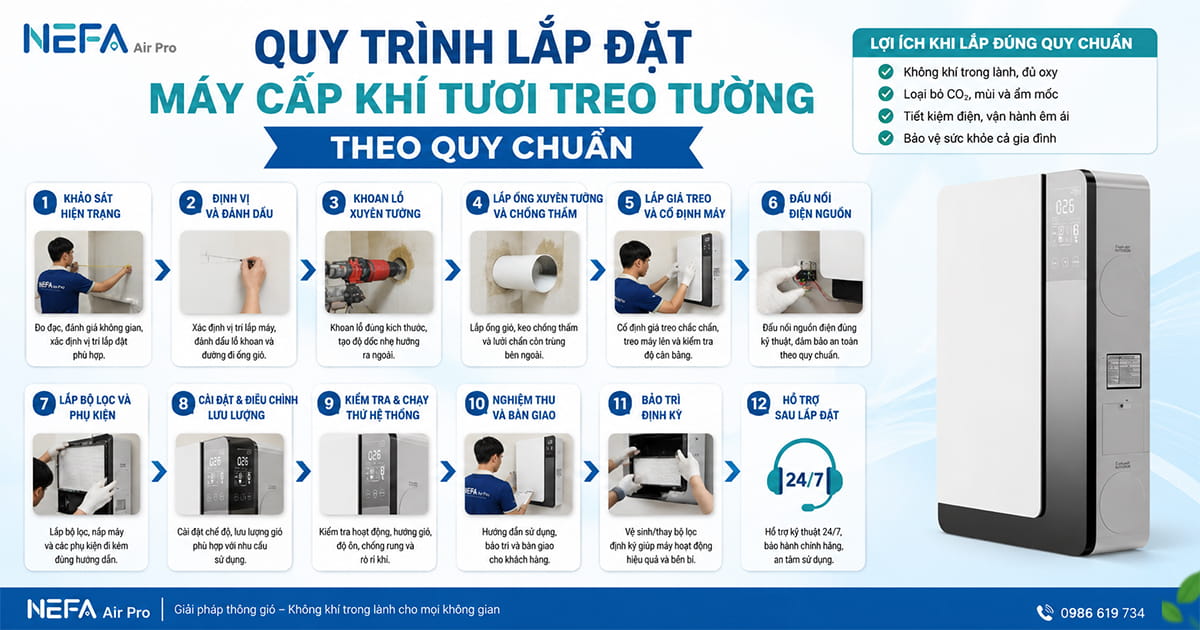

Quy trình lắp máy cấp khí tươi treo tường theo quy chuẩn

NEFA AirPro với kinh nghiệm lắp đặt, thi công trọn gói máy cấp khí tươi treo tường xin hướng dẫn Quy trình lắp đặt máy cấp khí tươi treo tường theo quy chuẩn như sau:

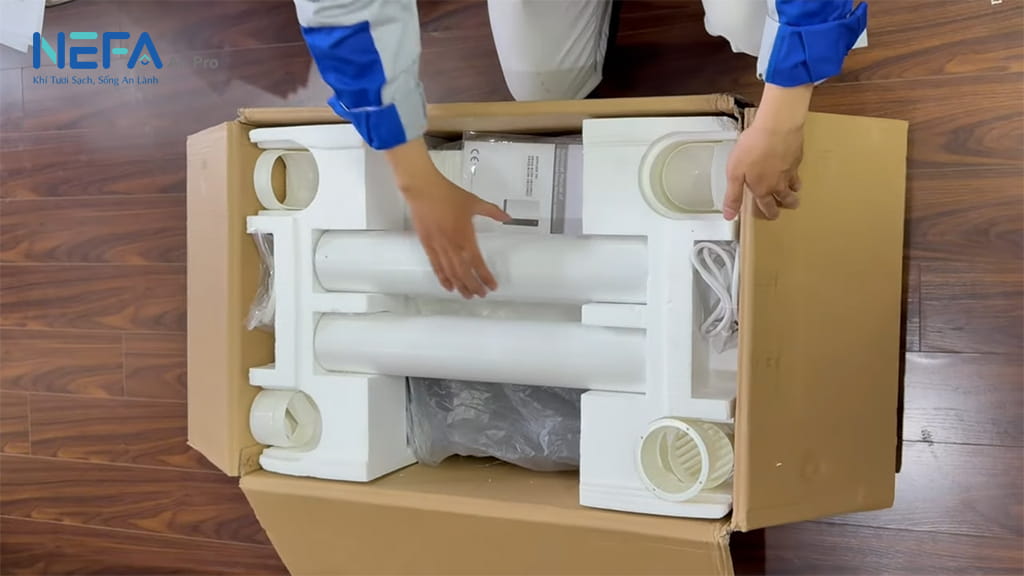

Khảo sát hiện trạng và xác định nhu cầu cấp khí tươi

Trước khi lắp đặt, kỹ thuật viên cần khảo sát diện tích phòng, số người thường xuyên sử dụng, thời gian đóng kín cửa và tình trạng thông gió tự nhiên.

Các yếu tố cần ghi nhận gồm:

• Diện tích và chiều cao phòng.
• Số người sử dụng thường xuyên.
• Vị trí giường ngủ, bàn làm việc và điều hòa.
• Độ dày, kết cấu và vật liệu của tường.
• Vị trí nguồn điện.
• Khả năng thoát nước ngưng, nếu thiết bị có phát sinh nước ngưng.
• Mặt ngoài công trình có bị che chắn hay không.
• Khoảng cách đến cửa sổ, ban công, miệng hút hoặc miệng xả khác.
• Khả năng tiếp cận để vệ sinh và thay bộ lọc.

Lưu lượng máy phải được lựa chọn theo nhu cầu thông gió của phòng, không chỉ dựa trên diện tích. Phòng ngủ hai người, phòng làm việc đông người và phòng khách có cùng diện tích vẫn có thể cần lưu lượng khí tươi khác nhau.

Lựa chọn vị trí lắp đặt phù hợp

Máy nên được bố trí trên bức tường tiếp xúc trực tiếp với không khí ngoài trời. Vị trí lắp cần bảo đảm luồng khí sạch được phân phối đều vào phòng và không thổi trực tiếp vào đầu giường, vị trí ngồi lâu hoặc mặt người sử dụng.

Nên ưu tiên các vị trí:

• Cao hơn mặt sàn và không bị đồ nội thất che khuất.
• Có khoảng trống đủ để mở nắp bảo trì.
• Thuận tiện tháo bộ lọc và vệ sinh lõi trao đổi nhiệt.
• Xa nguồn nhiệt, hơi nước, khói bếp và khí thải.
• Không bị rèm cửa hoặc tủ cao che kín.
• Mặt ngoài không nằm trong hốc kín hoặc vị trí tù đọng khí.

Không nên lấy khí tươi từ khu vực gần miệng xả nhà vệ sinh, máy hút mùi, ống khói, bãi đỗ xe, máy phát điện hoặc nơi có nhiều bụi và mùi. Với thiết bị vừa cấp vừa thải khí, hai luồng khí phải được bố trí theo cấu tạo và khoảng cách do nhà sản xuất quy định để hạn chế khí thải bị hút ngược trở lại.

Kiểm tra kết cấu tường trước khi khoan

Trước khi khoan xuyên tường, kỹ thuật viên phải xác định vị trí cốt thép, đường điện âm, đường nước và các hệ thống kỹ thuật khác.

Quy trình kiểm tra nên gồm:

• Đối chiếu bản vẽ điện nước nếu có.
• Dùng thiết bị dò dây điện, kim loại hoặc cốt thép.
• Kiểm tra hai phía của bức tường.
• Xác định chính xác tâm lỗ khoan.
• Đánh dấu kích thước mặt máy và vị trí vít nở.

Theo kinh nghiệm thực tế của Nguyễn Vũ các bạn không tự ý cắt dầm, cột, vách chịu lực hoặc khoan vào vị trí có kết cấu quan trọng. Trường hợp tường có cốt thép dày, tường đá hoặc tường nhiều lớp, chủ nhà và thợ cần thống nhất phương án với đơn vị xây dựng trước khi thi công.

Định vị máy và đánh dấu lỗ khoan

Sử dụng dưỡng khoan hoặc bản vẽ kích thước đi kèm thiết bị để đánh dấu:

• Tâm lỗ xuyên tường.
• Vị trí giá treo.
• Các điểm bắt vít.
• Đường cấp điện.
• Vị trí thoát nước ngưng, nếu có.
• Hướng lắp thân máy.

Dùng thước cân bằng để bảo đảm thiết bị không bị nghiêng. Tuy nhiên, riêng ống xuyên tường thường cần tạo độ dốc nhẹ về phía ngoài theo hướng dẫn của nhà sản xuất nhằm hạn chế nước mưa hoặc nước ngưng chảy ngược vào phòng.

Không tự áp dụng một độ dốc cố định cho mọi sản phẩm. Một số máy có cấu tạo ống đôi, ống đồng tâm hoặc khay nước riêng nên yêu cầu lắp đặt có thể khác nhau.

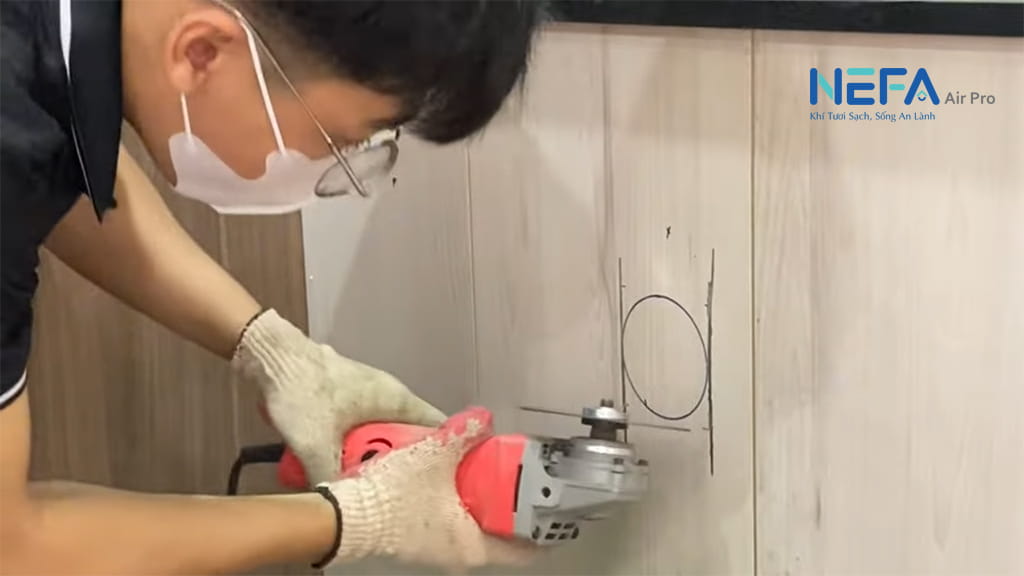

Khoan lỗ xuyên tường đúng kích thước

Lỗ khoan phải phù hợp với đường kính ống gió hoặc ống xuyên tường của thiết bị. Không nên khoan quá lớn rồi dùng nhiều keo hoặc vật liệu mềm để bù khe hở.

Khi khoan cần:

• Che chắn nội thất và thiết bị điện.
• Thu gom bụi bằng máy hút bụi chuyên dụng.
• Khoan từ từ để tránh nứt, vỡ mép tường.
• Kiểm tra hướng khoan và độ dốc.
• Không để lõi khoan rơi ra ngoài gây nguy hiểm.
• Bố trí cảnh báo phía ngoài công trình.

Với nhà cao tầng, khu vực bên ngoài phải được kiểm soát an toàn. Người thi công không được tự ý trèo ra ngoài mặt đứng nếu chưa có biện pháp làm việc trên cao phù hợp.

Lắp ống xuyên tường và xử lý chống thấm

Sau khi hoàn thành lỗ khoan, lắp ống xuyên tường theo đúng chiều dài thực tế. Ống không nên thò quá sâu vào thân máy hoặc nhô ra ngoài quá mức quy định.

Phần khe hở giữa ống và tường cần được xử lý bằng vật liệu phù hợp nhằm:

• Ngăn nước mưa thấm vào trong.
• Hạn chế gió lọt qua khe.
• Giảm rung và truyền tiếng ồn.
• Ngăn côn trùng xâm nhập.
• Bảo vệ lớp hoàn thiện của tường.

Mặt ngoài nên có chụp che mưa, lưới chắn côn trùng hoặc phụ kiện chính hãng. Mối nối phải kín nhưng vẫn bảo đảm có thể tháo thiết bị khi bảo trì.

Với hệ thống có đường ống gió rời, việc lắp đặt và nghiệm thu đường ống cần tham chiếu TCVN 13581:2023. Tiêu chuẩn này quy định các yêu cầu đối với lắp đặt đường ống và nghiệm thu hệ thống thông gió, điều hòa không khí trong công trình dân dụng và công nghiệp.

Lắp giá treo và cố định thân máy

Giá treo phải được bắt vào phần tường có khả năng chịu lực, sử dụng vít nở đúng chủng loại và phù hợp với vật liệu nền.

Các yêu cầu cơ bản gồm:

• Giá treo phải thẳng và chắc chắn.
• Không bắt máy chỉ vào lớp thạch cao hoặc lớp hoàn thiện mỏng.
• Tất cả điểm liên kết phải được siết đủ lực.
• Có đệm chống rung nếu thiết kế yêu cầu.
• Thân máy phải áp sát giá treo.
• Không để dây điện hoặc ống gió chịu tải trọng của máy.

Một số thiết bị thông gió thu hồi nhiệt được nhà sản xuất cho phép lắp trên tường, trần hoặc sàn, nhưng cấu hình giá treo và hướng vận hành có thể khác nhau. Vì vậy, phải sử dụng đúng phụ kiện và đúng hướng lắp được chỉ định trong tài liệu kỹ thuật.

Đấu nối nguồn điện an toàn

Nguồn điện phải đúng điện áp và tần số ghi trên nhãn máy. Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện. Cần kiểm tra:

• Tiết diện dây dẫn.
• Dây tiếp địa.
• Thiết bị bảo vệ quá dòng.
• Thiết bị chống rò điện khi cần thiết.
• Hộp nối và đầu dây.
• Khả năng chống ẩm tại vị trí đấu điện.
• Công tắc hoặc bộ điều khiển.

Không dùng dây nối tạm bợ, ổ cắm lỏng hoặc dùng chung nguồn với thiết bị công suất lớn nếu đường điện không được thiết kế phù hợp. Hệ thống điện trong nhà ở và nhà công cộng phải tuân thủ QCVN 12:2014/BXD, được ban hành kèm Thông tư 20/2014/TT-BXD.

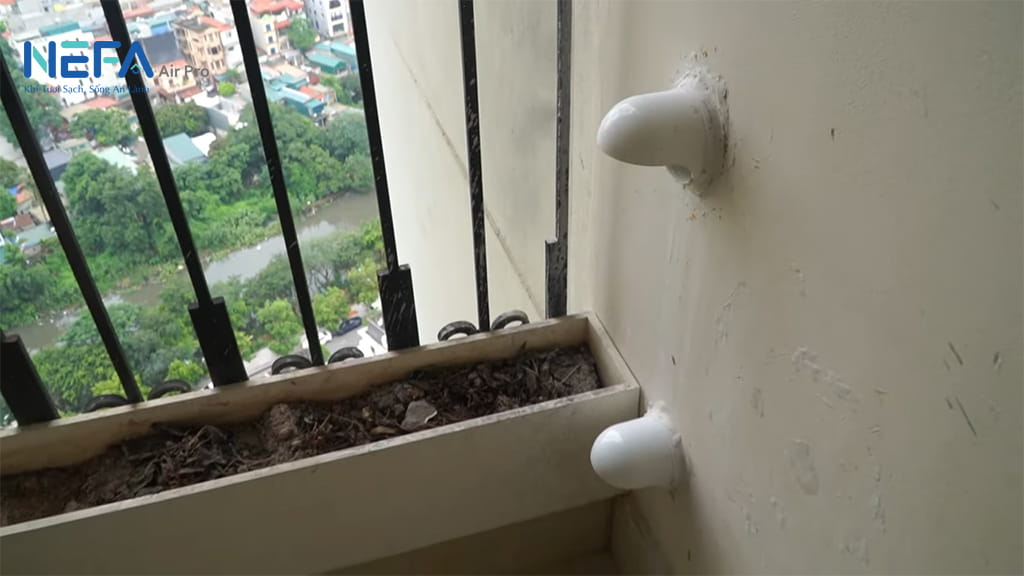

Lắp bộ lọc, mặt che và phụ kiện ngoài trời

Trước khi chạy máy, cần kiểm tra bộ lọc đã được lắp đúng chiều và đúng vị trí hay chưa. Không vận hành thiết bị khi thiếu bộ lọc, vì bụi có thể bám trực tiếp vào quạt, cảm biến hoặc lõi trao đổi nhiệt.

Mặt che ngoài trời cần:

• Hướng xuống hoặc có kết cấu chống mưa tạt.
• Không bị bịt kín bởi lưới quá dày.
• Không đặt sát mái che, lan can hoặc vật cản.
• Có khả năng tháo để vệ sinh.
• Không tạo đường hút ngược khí thải.

Với máy cấp và thải khí đồng thời, phụ kiện ngoài trời nên sử dụng đúng loại được thiết kế cho thiết bị. Một số phụ kiện chuyên dụng có khoang cấp và thải riêng nhằm hạn chế hai luồng khí trộn lẫn.

Cài đặt lưu lượng và chế độ vận hành

Sau khi cấp điện, kỹ thuật viên cần cài đặt lưu lượng phù hợp với công năng phòng. Các chế độ thường gặp gồm:

• Chế độ cấp khí liên tục.
• Chế độ tăng cường khi phòng đông người.
• Chế độ ngủ.
• Chế độ tự động theo CO₂ hoặc độ ẩm.
• Chế độ thu hồi nhiệt.
• Hẹn giờ vận hành.
• Cảnh báo thay bộ lọc.

Không nên mặc định để máy chạy mức cao nhất. Lưu lượng quá lớn có thể gây tiếng ồn, gió lùa và tăng điện năng tiêu thụ. Ngược lại, lưu lượng quá thấp sẽ không giải quyết được tình trạng ngột ngạt.

Với thiết bị cân bằng hai chiều, cần điều chỉnh lưu lượng cấp và thải để hạn chế chênh lệch áp suất quá lớn trong phòng. Một số máy có cổng đo áp suất tĩnh để kiểm tra và cân bằng lưu lượng sau lắp đặt.

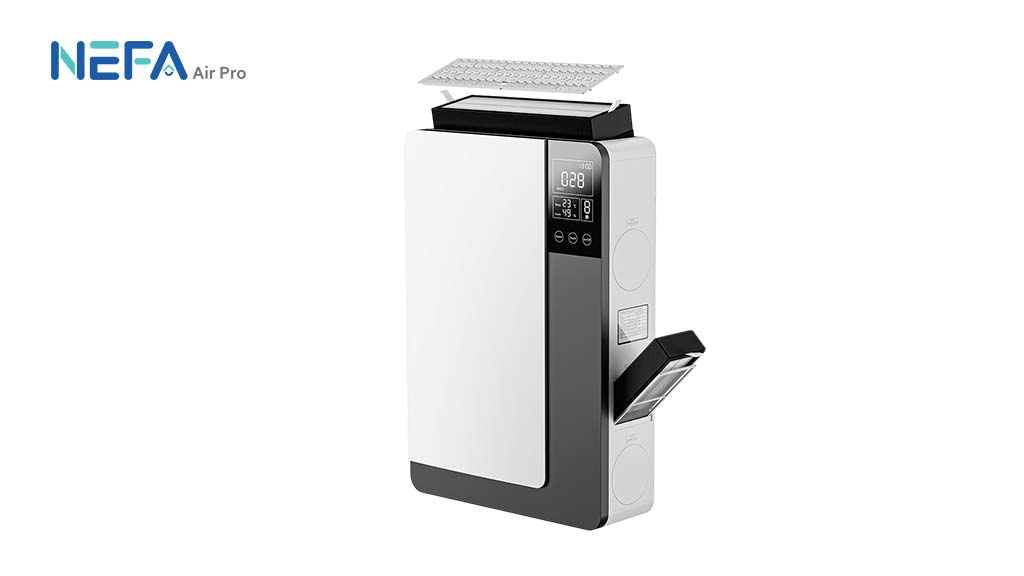

Kiểm tra và chạy thử hệ thống

Sau khi hoàn thành lắp đặt, máy cần được chạy thử ở tất cả các cấp tốc độ. Nội dung kiểm tra gồm:

• Máy khởi động bình thường.
• Quạt cấp và quạt thải hoạt động đúng chiều.
• Không xuất hiện rung bất thường.
• Không có tiếng va đập hoặc tiếng rít lớn.
• Không khí được cấp đúng vị trí.
• Miệng ngoài không bị hút ngược.
• Không có nước thấm qua tường.
• Điều khiển và cảm biến hoạt động.
• Không phát sinh mùi khét.
• Dòng điện vận hành nằm trong giới hạn thiết bị.

Nếu có dụng cụ chuyên dụng, nên đo lưu lượng hoặc vận tốc gió tại cửa cấp và cửa thải. Với hệ thống yêu cầu cân bằng, cần ghi nhận kết quả đo thực tế thay vì chỉ đánh giá bằng cảm giác.

Nghiệm thu và bàn giao

Sau khi chạy thử đạt yêu cầu, đơn vị thi công cần bàn giao cho chủ nhà các nội dung:

• Model và số serial thiết bị.
• Vị trí cấp điện và thiết bị bảo vệ.
• Lưu lượng đã cài đặt.
• Hướng dẫn sử dụng.
• Cách tháo và vệ sinh bộ lọc.
• Chu kỳ thay lọc dự kiến.
• Điều kiện bảo hành.
• Biên bản chạy thử.
• Hình ảnh vị trí lắp đặt và đường ống âm, nếu có.

Checklist nghiệm thu lắp máy cấp khí tươi treo tường

Khi nghiệm thu các bạn cùng thợ kiểm tra và đối chiếu theo checklisst sau:

Những lỗi thường gặp khi lắp máy cấp khí tươi treo tường

• Chọn máy theo diện tích nhưng không tính số người: Phòng nhỏ nhưng có nhiều người vẫn có thể cần lưu lượng khí tươi lớn. Nếu chỉ dựa vào diện tích, hệ thống có nguy cơ không đủ khả năng giảm CO₂.
• Đặt cửa hút gần nguồn khí thải: Máy có thể hút mùi nhà vệ sinh, khói bếp hoặc khí thải xe vào trong phòng, làm mất hoàn toàn tác dụng cấp khí sạch.
• Khoan ống ngang hoặc dốc vào trong: Nước mưa và nước ngưng có thể chảy vào phòng, gây ẩm tường và hư hỏng thiết bị.
• Bịt kín khoảng bảo trì: Một số công trình lắp máy sát trần, sát tủ hoặc bị rèm che, khiến người dùng không thể tháo bộ lọc.
• Không đo hoặc cân bằng lưu lượng: Máy vẫn chạy nhưng lượng gió cấp thực tế thấp do mặt che ngoài trời bị cản, bộ lọc lắp sai hoặc ống bị biến dạng.
• Dùng phụ kiện không phù hợp: Ống quá nhỏ, lưới quá dày hoặc chụp che mưa không đúng loại sẽ làm tăng trở lực, giảm lưu lượng và tăng tiếng ồn.
